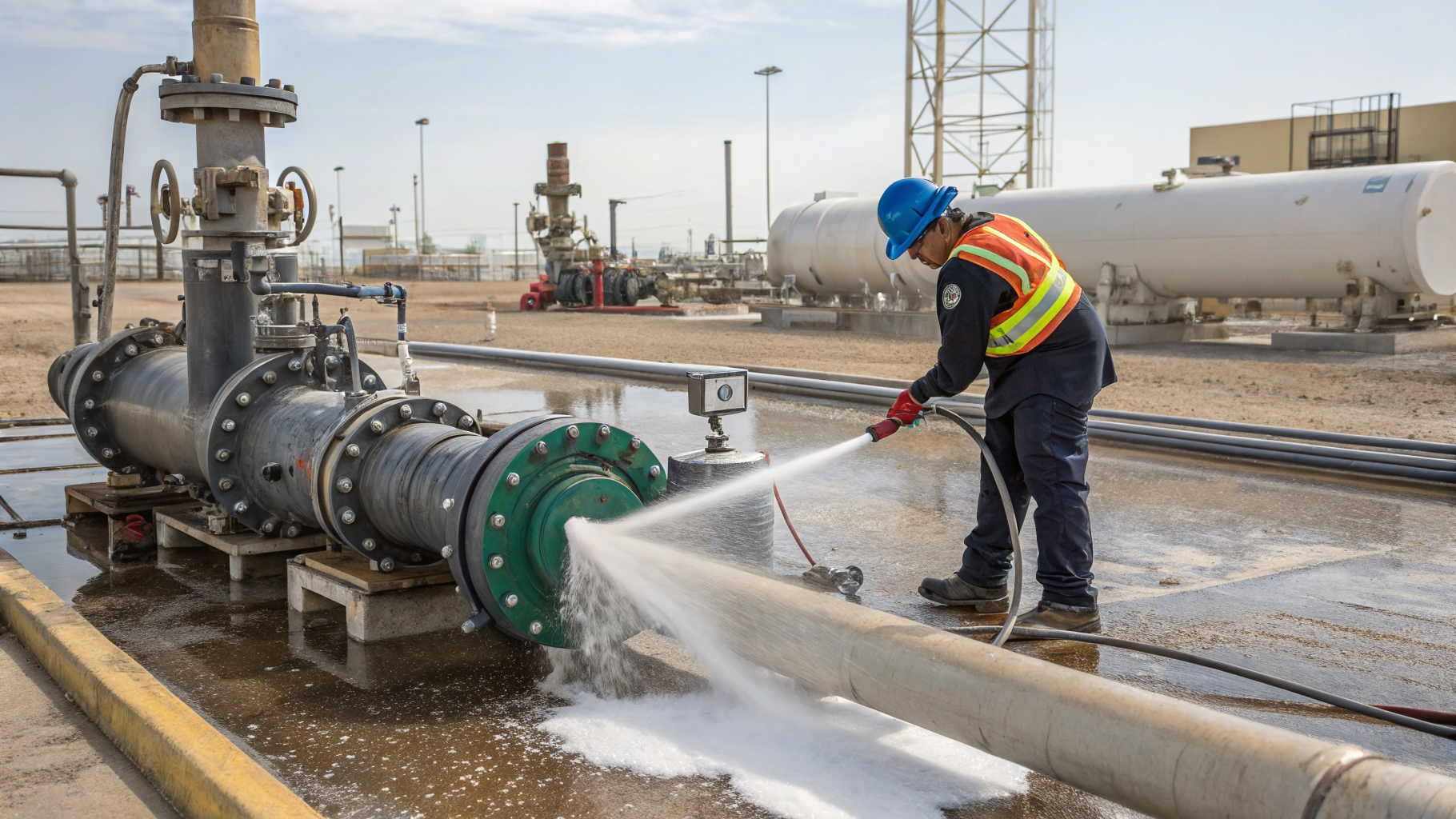

Удаление парафинов из узлов учета нефти без демонтажа

В узле учета нефти парафин постепенно нарастает на внутренних стенках измерительных линий и в зоне проточной части расходомера. Ошибки при выборе режима приводят к дрейфу показаний, росту перепада давления и вынужденным простоям на обслуживание. Работу начинают с оценки точки кристаллизации и предполагаемой структуры отложений. Затем подбирают циркуляцию и температуру так, чтобы удерживать парафин в дисперсном или растворенном состоянии. Результат подтверждают по перепаду давления, стабилизации расхода и состоянию контрольных фильтров после промывки.

Где парафин мешает измерениям

Внутри узлов учета отложения чаще фиксируются на участках с локальным охлаждением и низкими скоростями потока: на отборных штуцерах, в карманах перед фильтрами, на сужениях, в коленах и на прямых участках после запорной арматуры. Для ультразвуковых и турбинных расходомеров парафин критичен из-за изменения гидравлики и профиля потока. Для кориолисовых - из-за сужения прохода и нарушения стабильности режима. Поэтому технологу важно заранее определить, где циркуляция промывочного контура даст эффект, а где потребуется локальная подача через байпас или импульсную линию.

Обычно выбирают один из двух подходов. Первый - термостабилизация: температуру среды повышают до зоны, где отложения размягчаются и хуже удерживаются на стенке. Второй - химическое воздействие: состав снижает вязкость и адгезию парафина, переводит его в переносимую фазу, после чего отложения выносятся из контура на фильтрацию.

Химический депарафинизатор узлов учета нефти

Когда механического прогрева недостаточно или узел нельзя долго держать в тепле, применяют промывку составами, которые работают как растворитель парафиновых отложений в узле учета. Важны три параметра: температура промывочной среды в диапазоне примерно 20-60 °C, время контакта 10-40 минут на цикл и гидродинамика, которая удерживает снятый парафин во взвеси. В безразборной схеме чаще используют циркуляцию по байпасу с фильтрацией и периодическим контролем засорения сеток.

Если нужно разжижить отложения и быстро снять поверхностную пленку при ограниченном времени выдержки, используют готовые углеводородные составы, например Проклин Солвент. Он подходит для короткого контакта и удобен при промывке небольших объемов обвязки, когда важно не добавлять воду в контур и быстро вывести размягченные фрагменты на улавливание.

Параметры режима безразборной промывки

Режим в узле учета - это сочетание температуры, времени циркуляции и интенсивности потока в промывочном контуре. В зоне 30-50 °C парафин часто становится пластичным. При повышении температуры к верхней границе диапазона снижается вязкость и растет скорость переноса. Поток держат в средней или высокой зоне для конкретной обвязки, чтобы снизить риск осаждения снятого слоя в карманах, но при этом не допустить гидроударов на чувствительных приборах. Контроль ведут по трем признакам: падение перепада давления на фильтре после смены картриджа, отсутствие повторного роста перепада на участке, а также количество и вид уловленных частиц на фильтрующем элементе.

При работе со щелочными водными составами технолог дополнительно учитывает качество воды: жесткость влияет на стабильность моющей системы и риск образования налета. При приготовлении рабочего раствора стараются избегать сильно минерализованной воды. Если жесткость нестабильна, закладывают проверку проводимости и визуальный контроль качества смывов с контрольных поверхностей обвязки после ополаскивания.

Практические отклонения и корректировки

Если в первые минуты промывки производительность фильтра быстро падает, а перепад давления растет, помогает дробление цикла. Циркуляцию ведут сериями по 5-15 минут с промежуточной заменой или промывкой фильтрующего элемента, после чего возвращаются к основной выдержке. Когда промывочный состав сразу уносит большой объем парафина, один длинный цикл часто перегружает фильтр и повышает риск вторичного осаждения в зоне дросселирования.

Если сохраняется мутность и после охлаждения узла снова выпадают хлопья, корректируют тепловой профиль и порядок ополаскивания. Температуру держат ближе к верхней границе выбранного диапазона до момента, когда основной объем снятого парафина выведен на улавливание. После этого переходят к промывке водой или нейтральному этапу. Для наружных поверхностей обвязки, где появляются подтеки углеводородной фазы и пыль, в качестве пенного состава для обмыва используют Проклин Нейтрафом в концентрации порядка 2-3% при 20-60 °C, так проще удалить следы плёнки и снизить риск проскальзывания на площадке обслуживания.

При смешанных отложениях, когда парафин удерживает механические частицы и следы эксплуатационных масел, сначала снимают липкий связующий слой, затем переходят к водной промывке. На этом этапе удобны умеренно щелочные концентраты с комплексообразователями: они помогают удерживать загрязнение в моющей фазе и легче смываются. Например, Проклин Юнитех с pH около 10 в рабочем растворе. Концентрацию подбирают в пределах 1-5% с учетом степени загрязнения и чувствительности материалов. Успешность проверяют смывами с контрольной точки и отсутствием видимой масляной пленки на воде последнего ополаскивания.

Контроль качества и ввод в работу

После окончания цикла узел учета промывают до удаления остатков состава и снятого парафина, затем стабилизируют режим потока и температуры. Критерии для технолога и метролога удобнее задавать операционно: отсутствие плавающих частиц на сетке контрольного фильтра, стабилизация перепада давления на участке, повторяемость показаний при фиксированном расходе. Если есть сомнения, узел оставляют на циркуляции с чистой нефтью в рабочем температурном окне и повторяют контроль через 1-2 часа, чтобы снизить риск вторичного выпадения.

Экономика безразборной обработки складывается из сокращения простоев на демонтаж, уменьшения числа повторных циклов и более мягкой нагрузки на персонал. На практике расходы растут из-за перегретого режима, когда увеличиваются испарение и потери, или из-за недостаточной фильтрации, когда загрязнение уходит дальше по обвязке и возвращается в чувствительные зоны измерения.

Если нужно сверить режимы по материалам узла и типу отложений или подобрать логику промывочного контура под вашу обвязку, это удобно сделать через каталог средств Pro.Clean. Для устойчивого результата обычно достаточно корректной циркуляции, контроля фильтрации и подтверждения состояния узла по перепаду давления и смывам.
