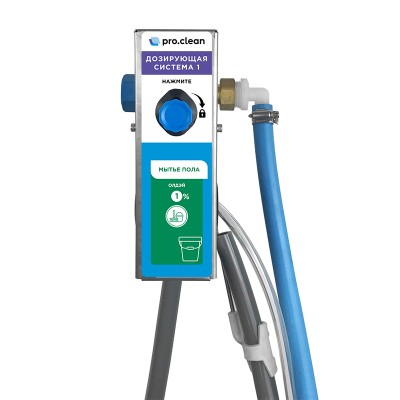

Система дозирования «Проклин» тип.1.1.0 (1 порт: 1 в ведро)

Назначение: разбавление химического концентрата водой, приготовление рабочего раствора заданной концентрации.

Область применения: гостиницы, бизнес-центры, вокзалы, аэропорты, предприятия торговли и общественного питания, детские дошкольные, школьные и лечебно-профилактические учреждения, предприятия пищевой и перерабатывающей промышленности, объекты жилищно-коммунального хозяйства и ветнадзора, а также в других сферах.

Свойства: система дозирования подходит для разбавления кислотных, нейтральных, щелочных концентратов (рН от 1 до 13) с вязкостью близкой к вязкости воды.
Скорость приготовления растворов 10 л/мин.
Концентрации приготовленных рабочих растворов от 0,25% до 15%.

Устройство системы дозирования крепится на вертикальную поверхность, в месте, удобном для приготовления рабочих растворов, в 1,5 м от земли, рядом с канистрами с химическими концентратами. Устройство подключается к системе водопроводной воды и к химическим линиям.

Автоматизация дозирования проходит по принципу Вентури. В корпусе устройства размещены 4 инжектора смешивания. При нажатии кнопки “Пуск” вода начинает течь через выбранный инжектор. Специальная конусная форма и переменное сечение инжектора создают в нём разряжение, за счёт этого происходит всасывание химического концентрата из дополнительного бокового отверстия. Боковое отверстие подключено к химической линии.

Химическая линия представлена всасывающей прозрачной трубкой, которая забирает химический концентрат из канистры и подает его в инжектор смешивания. Забор химического концентрата осуществляется через трубчатый укрепитель с обратным клапаном, что позволяет выбирать химический концентрат из канистры до нуля и предотвращает некорректное первичное разбавление рабочего раствора. Подача химического концентрата в инжектор происходит через жиклер, который служит для установления постоянной необходимой концентрации рабочего раствора.

В комплект системы дозирования входит набор из 21 цветного жиклёра с разными диаметрами отверстий. Зависимость гидравлических характеристик и процента концентрации рабочего раствора представлена в таблице выбора жиклёра, в инструкции по установке. Подтверждение правильности выбранного жиклера проводится калибровкой.
При смешивании воды и химического концентрата получается рабочий раствор.

Наливной длинный шланг подаёт приготовленный рабочий раствор в ведро или ёмкость, установленную стационарно. Наливной короткий шланг для наполнения ёмкости на весу подаёт приготовленный рабочий раствор в многоразовый флакон или ёмкость небольшого объёма.

Калибровка

1. Наденьте резиновые перчатки, защитные очки;
2. Наполните мерный цилиндр химическим концентратом;
3. Выберите жиклёр по таблице выбора жиклера в инструкции по установке;
4. Поместите всасывающую прозрачную трубку в мерный цилиндр;
5. Заполните всасывающую прозрачную трубку химическим концентратом, нажав кнопку “Пуск” и прокачав воду через систему;
6. Приведите кнопку “Пуск” в исходное положение;
7. Поместите наливной шланг в 5 л ёмкость;
8. Отмерьте уровень химического концентрата в мерном цилиндре;
9. Снова нажмите кнопку “Пуск”, наполните 5 л ёмкость рабочим раствором;
10. Приведите кнопку “Пуск” в исходное положение;
11. Зафиксируйте количество химического концентрата в мерном цилиндре;
12. Разница уровней химического концентрата между пунктами 7 и 10 показывает количество химического концентрата, расходуемое на 5 л рабочего раствора.

Технические характеристики

• Рабочее давление - от 2 бар, макс - 6 бар
• Тип соединения 3/4”
• Подключение воды возможно с левой и правой стороны

Габаритные размеры (длина, ширина, высота) – 117,3 мм; 149,6 мм; 213,0 мм

Комплектация

• Инструкция по установке - 1 шт.
• Устройство дозирования - 1 шт.
• Регулировочные жиклеры - набор 1 шт.
• Наливной длинный шланг (подача средства в ведро) - 1 шт.
• Линия подачи химии вместе с обратным клапаном - 1 шт.
• Держатели для патрубка - 1 шт.
• Панель крепежа - 1 шт.

Видео с описанием комплектации

Инструкция по применению:

1. Наденьте защитные перчатки;
2. Проверьте наличие химического концентрата (Проверьте наполненность канистры с концентрированным средством. При необходимости – замените пустую канистру на полную. Проверьте соответствие маркировки полной канистры!);
3. Убедитесь, что кран подачи воды выключен;
4. Выберите рабочий раствор для проведения уборки;
5. Подготовьте ёмкость. Опустите длинный шланг в ведро или другую ёмкость.
6. Наполните ёмкость. Нажмите кнопку «Пуск» на панели. Удерживайте рукой или зафиксируйте кнопку поворотом вправо. Следите за наполнением ёмкости!
7. Приведите кнопку “Пуск” в исходное положение.
